真空度开关测试仪,【天正华意电气设备(崇左市分公司)tianzh3611-42】实力雄厚,定货方便快捷,厂家直销、低价经营、质量保证的销售原则,是新老老朋友合作的,热忱欢迎广大新老客户来电。联系人:杨经理,地址:平度市平安路2号。

真空度开关测试仪仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书,以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约30KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1800V高压,请注意!

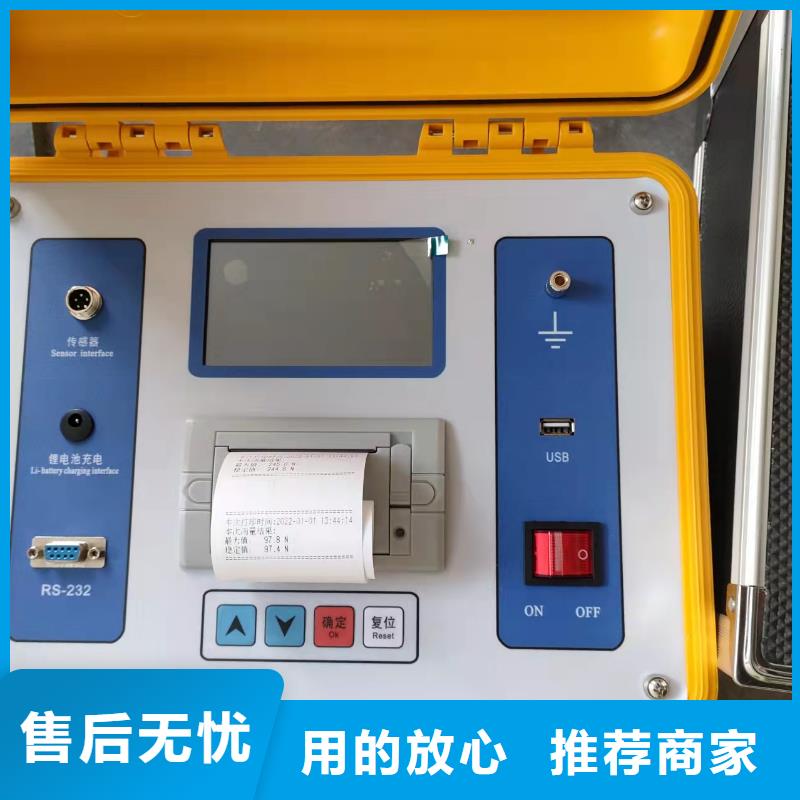

真空度开关测试仪当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图１所示。H. V AC220V 励磁 励磁线圈 灭 弧室 L.YRf图1 灭弧室真空度磁控度放电法测试电路在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。四、操作使用方法1、仪器面板及连线说明：仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。2、管型选择：陶瓷、玻璃灭弧室 管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型3、进行检漏：测试真空度前应进行检漏。

真空度开关测试仪仪器便自动完成所有的测量、计算、显示等全过程。若此时按下打印键，则打印测量结果。3.4.2仪器内计算机执行测量步骤如下：启动高压→测漏电电流→关闭高压→接通充电开关→电压到规定值→启动磁控电流，测量漏电电流＋电离电流，→扣除漏电电流→电流转变成真空度值→显示。若【校验键】有效，则显示电流值。4、关于测量结果4.1后显示电流值为零，应检查灭弧室表面是否不清洁，因为表面不洁可能使漏电电流的变化值大于电离电流值，这样，测量值减去漏电后小于零而被仪器判为零，发生此种情况后，将灭弧室表面擦净，再做测试。一般来说这样得到的真空度值偏高。4.2以次测量值为准，连续多次测量所得真空度会逐渐升高，高于灭弧室的实际真空度值。若必须进行多次测量，则每次测量之间的时间间隔一周左右。第七章 相关标准本仪器依据中华人民共和国行业标准《10-35KV户内高压断器订货技术条件》（DL.403---91）中2.13条规定“运行中的真空开关管有效期之末其真空度须优于6.6×10-2Pa”和中华人民共和国行业标准《交流高压断路器订货技术条件》（DL/T402—1999）中E1.4.2.1型式试验(2)规定“真空断路器的灭弧室应采用电磁法进行试验。在灭弧室分开的触头间施加磁场，然后施加一个长持续时间为100ms的脉冲电压，可由流过电流的大小估算出真空灭弧室内的气体压力。”
